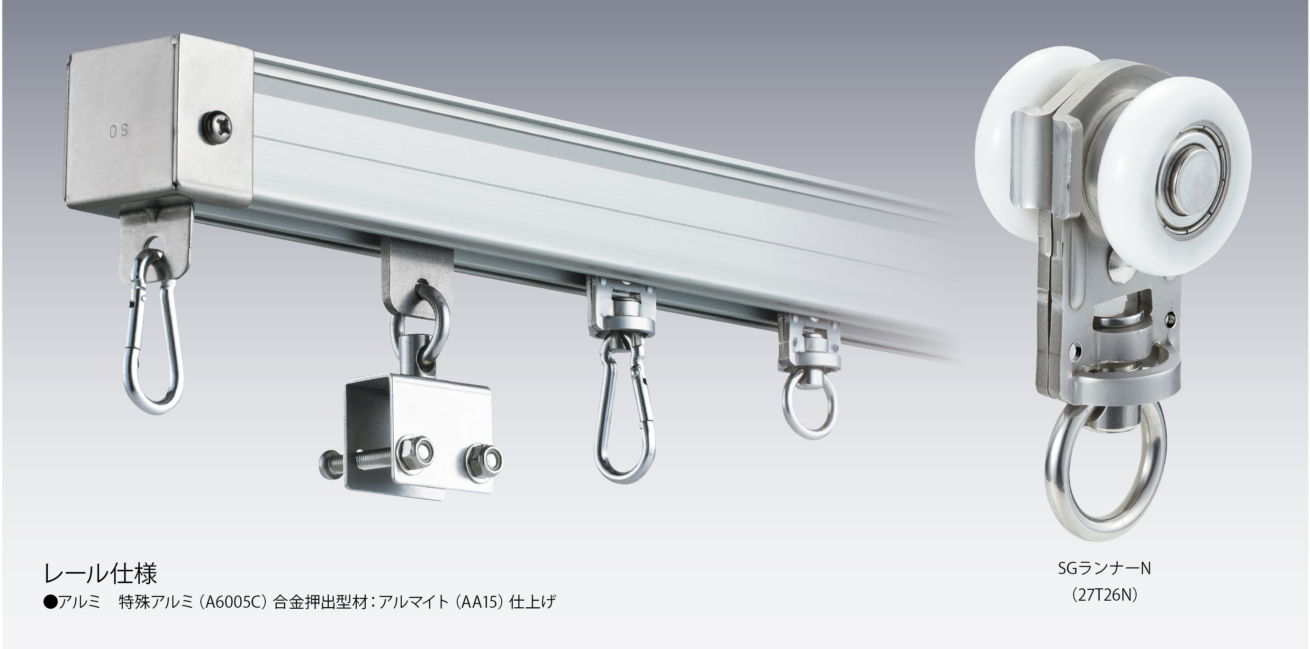

SGレール〈特殊アルミ〉
工場・倉庫の荷捌き場等、間口の大きな場所や外部に面した場所に!
特長
●最高強度 レールのたわみ量は300kgで3.2mm
●特殊アルミ(A6005C)製で強度抜群! 一般的なアルミ材(A6063)に比べ高強度(引張強さ比+50%以上)
●アルマイト被膜厚は等級AA15(15μm以上)で外部での使用に対応!
 一般的なアルマイト被膜(AA10)に比べ耐食性・耐摩耗性50%アップ
●各種部材(ステンレス製)を用意、間仕切用ランナーは30φのベアリング入りコロを4輪採用、重量のある間仕切ポール【SGタイプ】もスムーズに走行
SGレール断面図(mm)
ブラケット取付間隔とカーテン適正重量表
sg04
sg05

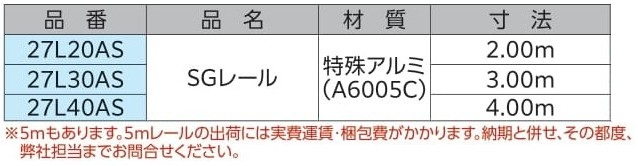

SGレール規格寸法

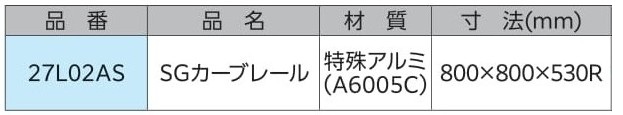

SGカーブレール規格寸法
