OS間仕切りポール製品特長
操作性・施工性を追求した間仕切! 快適空間の創造、省エネ対策に
特長
SGタイプ ・HGタイプ・押えバータイプ・チューブタイプ・挟込みタイプ・スリムタイプ

●カーテン(シート、ネット)の先頭に取り付けて操作性・見栄えアップ!
●MGベルト使用で密封性アップ、省エネ対策に効果を発揮!
●各種部材(取手、落し、ロック)の取付け機能性アップ。施工も簡単!
■OS間仕切ポールラインアップ
SGタイプ 最高強度のポール
弾性限界荷重が【押えバータイプ】の3倍以上

HGタイプ
特殊アルミを使用した重量級のポール

押えバータイプ
ネットBOXバー取付可能

pole_SG

pole_HG

pole_OSAE

チューブタイプ
シートが1枚ずつ独立単独取替えが可能

挟込みタイプ
施工性重視の設計で作業効率抜群

スリムタイプ
屋内向けの小型タイプ見映えスッキリ

pole_TUBE

pole_HASAMI

pole_SLIM

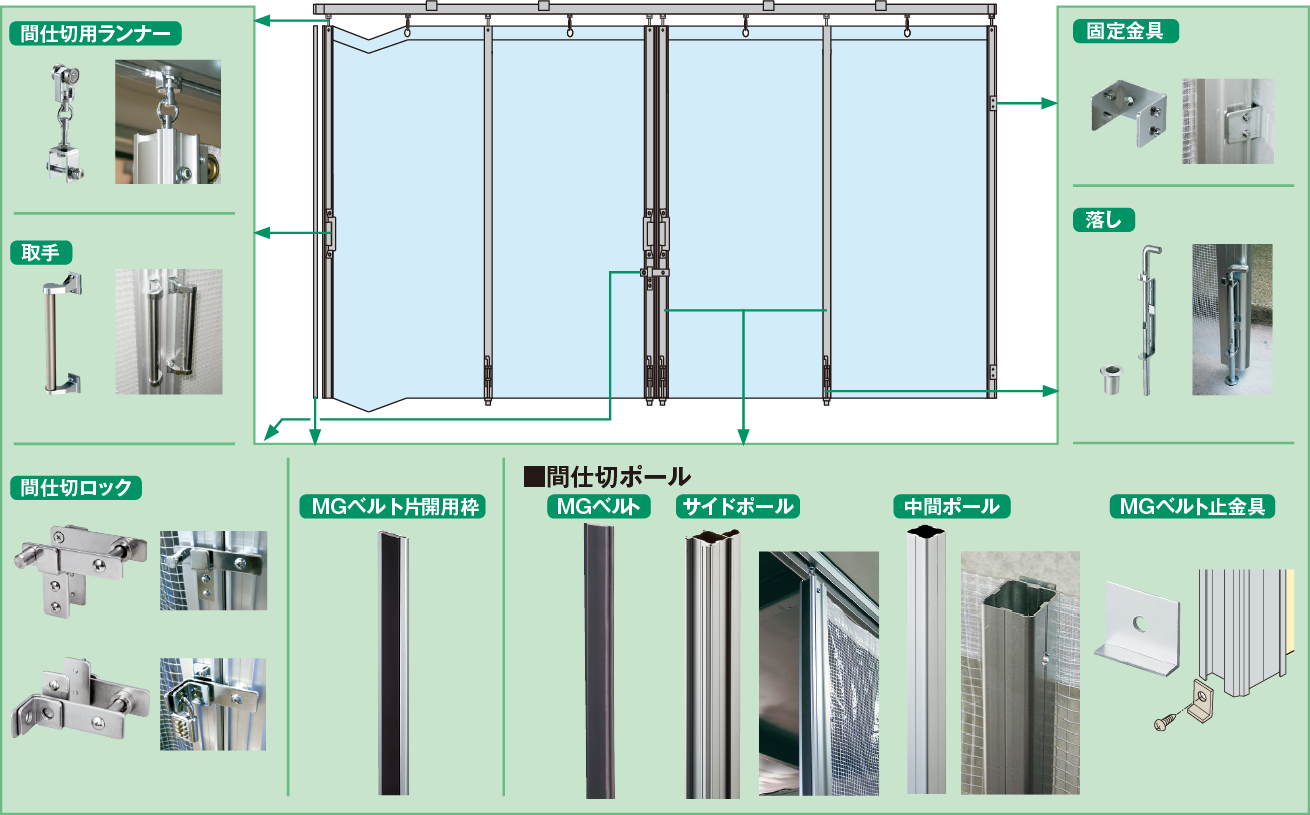

間仕切ポール・大型機能レール構成図と部品名称
pole_BUHIN
■OS間仕切ポール関連部材の特長
●施工性(豊富な商品群で取付簡単、作業効率アップ、導入コスト削減)、機能性(優れた性能)、意匠性を考えた設計
1. 間仕切用ランナー
●間仕切専用のランナー(最大荷重20〜100kg)
●開閉操作スムーズ!重量物でもベアリング入りで静かに走行
●耐久性抜群!

pole_1-1

pole_1-2

pole_1-3

2. MGベルト/PAT.製品
●大好評! OSオリジナル商品!
●近づけるだけで上から下までピッタリ吸着、隙間なし!
●吸着強力! 簡単に開きません 節電・省エネ効果抜群!
●取付は上下からポールに差込むだけ施工時間大幅短縮!
pole_2-1

pole_2-2

pole_2-5

pole_2-4

pole_2-3

3. 取手
●使いやすいL型 強力なMGベルトもてこの原理で簡単に開閉 片手での開閉可能なワンハンドオープンタイプ
●使い勝手に合わせた6種類を用意
pole_3-1

pole_3-5

pole_3-2

pole_3-3

pole_3-4

4. 落し
●使い勝手に合わせた6種類 ●すべて受座付
●12φ L=300mm(ストローク110mm)
落し12φ ビス式:付属のピアスビスで取付け/落し12φ ボルト式:付属のボルト・ナットで取付け/ステン落し12φ ボルト式:付属のボルト・ナットで取付け
●16φ L=450mm(ストローク175mm)
落し16φ ボルト式:付属のボルト・ナットで取付け/ステン落し16φ ボルト式:付属のボルト・ナットで取付け
●16φ L=950mm(ストローク276mm)
ロング落し16φ ボルト式:付属のボルト・ナットで取付け、しゃがまずに操作が可能
※ボルト式はポールに6φの穴をあけて取付けてください。
pole_4-1

5. 間仕切ロック
●間仕切の両側からロックの操作が可能
●穴を1カ所(10〜11mmφ)あけるだけで取付簡単
●クロームメッキで傷つきにくく、見映え良好
●南京錠取付可能な鍵掛穴付も用意
●錆が気になる場所にステンレス(SUS304)製
001
両開 スチール製・ステンレス製
●ポールに左右両面からバカ穴(10〜11mmφ)をあけ、ピン(片側腕付)にバネを通してから穴に差し込み、バネの逆側にカラーを通し腕をネジで取付けます。 受座はポールの下から差込み、腕の高さに合わせて固定します。
pole_5-1

pole_5-2

片開 スチール製・ステンレス製
●ポールに左右両面からバカ穴(10〜11mmφ)をあけ、ピン(片側腕付)にバネを通してから穴に差し込み、バネの逆側にカラーを通し、腕とワッシャをネジで取付けます。 受板は腕の高さに合わせて壁に固定します。
pole_5-3

pole_5-4

両開鍵掛穴付 スチール製・ステンレス製
●ポールに左右両面からバカ穴(10〜11mmφ)をあけ、ピン(片側腕付)にバネを通してから穴に差し込み、バネの逆側にカラーを通してから腕をネジで取付けます。 受座はポールの下から差込み、腕の高さに合わせて固定します。
pole_5-5

pole_5-6

片開鍵掛 ステンレス製
●サイドポールの端部から差込み押えビスを回し固定します。受板は高さを合わせ壁に固定します。
※片開き用枠を使用下さい
pole_5-7

6. サイドポールキャップ
●ポールの端部に足やネットが掛かるのを防止します。

pole_6-1

pole_6-2

7.OS間仕切ポールジョイント方法
pole_7-1

pole_7-2

pole_7-3

pole_7-4
