OSエコレール製品特長
快適空間の創造に、環境問題・省エネ対策に!
特長

シート(テント・ビニール・メッシュ)やネットを吊下げ、保温・保冷、日焼け、虫除け、鳥除け等、様々な機能を発揮させるレール。
OSエコレールは施工性、操作性、機能性に優れ、見栄えも抜群。
耐荷重と特徴に応じた9種類のレール。
材質は3種類 ●ステンレス(SUS304):腐食に強い ●アルミ:切断、穴開の加工が容易 ●スチール:安価、塩ビコーティングで錆びつきにくい

OSエコレールラインアップ
キャリーレール〈アルミ〉
SGレール〈特殊アルミ〉
XGレール〈アルミ〉
rail_SG
D40レール〈ステンレス SUS304/アルミ・スチール〉
D40隙間シートレール〈アルミ〉
D30レール〈ステンレス SUS304/アルミ・スチール〉
rail_D40
rail_D40_sukima
rail_D30
D30隙間シートレール〈アルミ〉
ベンダーレール〈アルミ〉
D25レール〈アルミ〉
rail_D30_sukima
rail_vendor
rail_D25

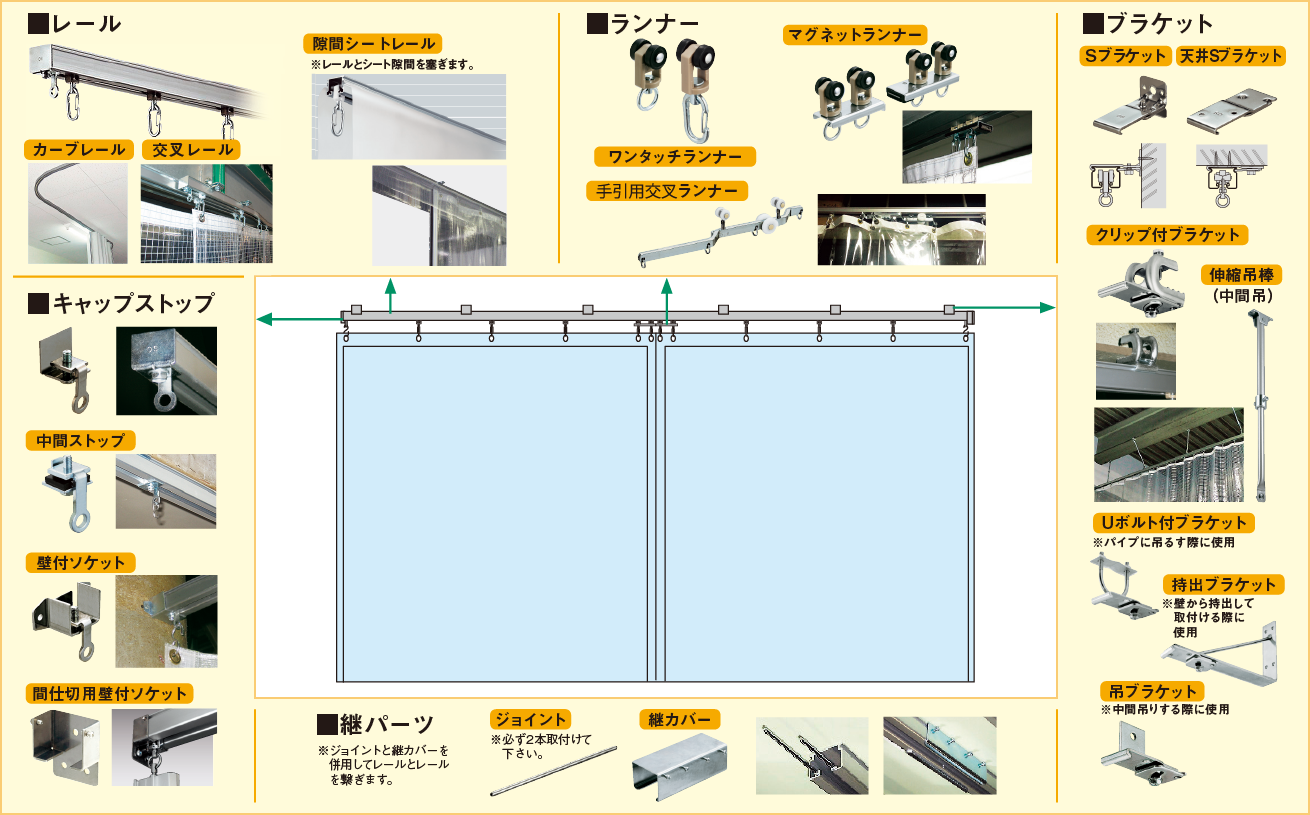

OSエコレール構成図と部品名称
rail_BUHIN
■OSエコレール製品特長
●施工性(豊富な商品群で取付簡単、作業効率アップ、導入コスト削減)、機能性(優れた性能)・意匠性を考えた設計
1. ワンタッチランナー 業界初、新タイプのランナー/PAT.製品
●大好評! OSオリジナル商品 ! フック部が上下左右自由に可動、シートの開閉がスムーズ
●ワンタッチでシートの取付け取外しが可能、施工手間大幅削減!
rail_1-1

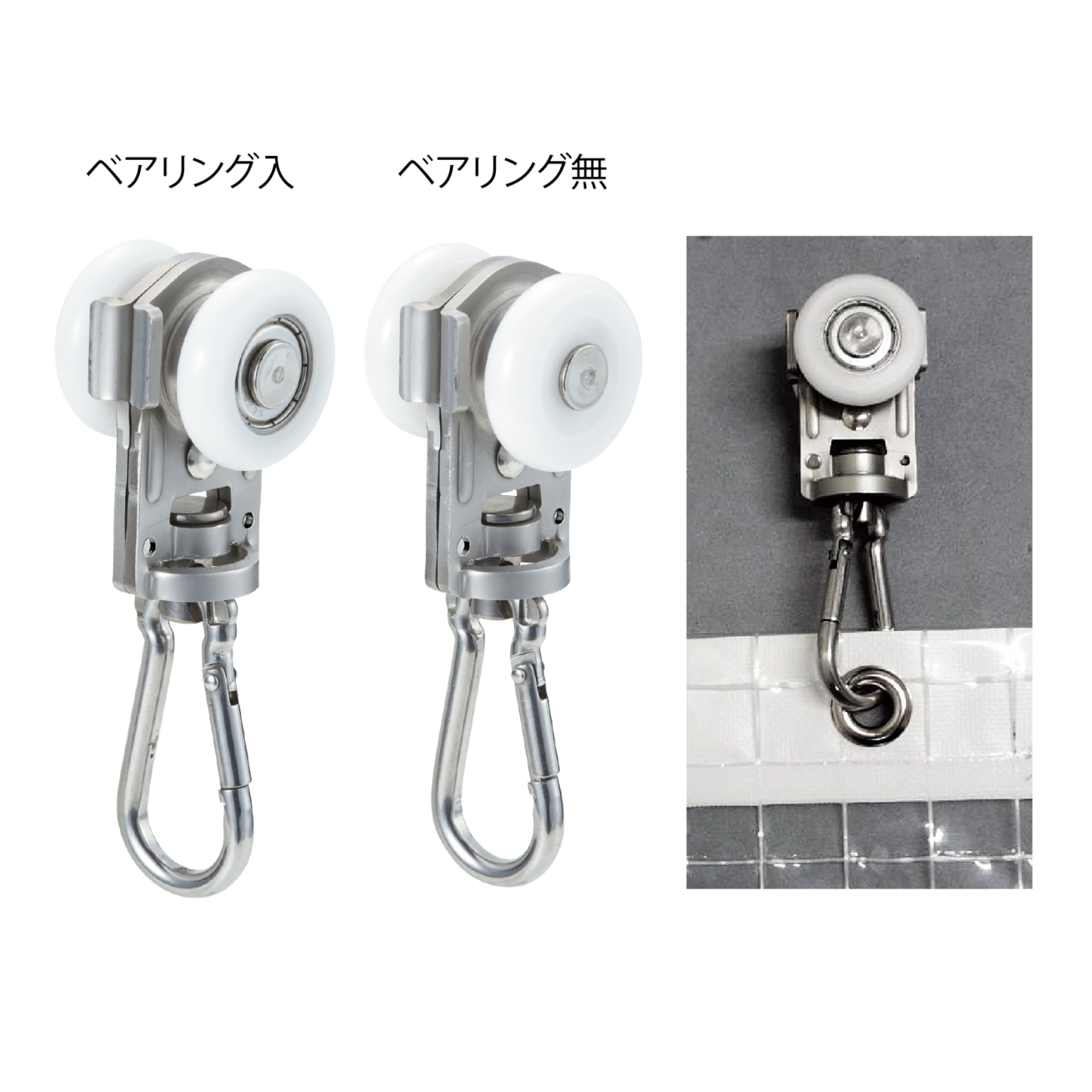

SGベアリング入ワンタッチランナーD
●厚手のシートや補強ロープ仕様でもシートの取り付け取り外ししやすい新型の大型ワンタッチフックを採用。
●許容荷重も従来比2.5倍の50㎏!
2. ベアリング入ランナー 開閉操作がスムーズ!
●最大荷重20〜100kgの重量用ランナー
●ベアリング入りで重量物も静かにスムーズ走行
●耐久性抜群
●間仕切ポールに最適
rail_2-1
rail_2-2
rail_2-3
3. D40・D30後付ランナー
●レールの溝に後から挿入、ランナーを入れ忘れてもシートを外さずにランナーの補充が可能、作業の効率アップ!
●レールに差込み、90度回転回転させるだけ
rail_3-1
rail_3-2
rail_3-3
4. キャリーレール 分岐ができて“運ぶ”のが得意
●新開発 分岐ユニットで重量物の移動などマテハンが得意なⅠ型レール
●Ⅰ型なのでレールの清掃もしっかり簡単
●レールのたわみ量は、200kg荷重でもわずか1.7mm!
5. SGレール SGランナー 最高強度!
●開口部の幅が広い、高い、外部に面した場所に最適
●レールは特殊アルミ製で片開き200kgまで対応、アルマイト被膜厚15μm以上
●ランナーはコロ径30mmでベアリング入りで許容荷重100kg、重量物もスムーズに走行、ステンレス製で耐候性も抜群
rail_4-2
6. カーブレール コーナー部もキレイな仕上がり
●スペースの区切りなどもカーブレールでスマートに。
●角度は90°や120°などご指定が可能。さまざまな場所でお使いいただけ用途も広がります。
●大きなR加工の弓曲カーブレール加工も可能です。
rail_5-1
rail_5-2
rail_5-2
rail_5-1
rail_5-2
rail_5-2
※ レールの種類によりR寸法が決まっています。また、カーブレールの角度が90°のみのタイプがあります。
※ 弓曲加工ができないタイプがあります。 詳しくは各商品ページをご参照ください
7.各種ステンレス製品 SUS304
●耐久性に優れたSUS304の各種製品を用意
●腐食や錆びが気になる場所へ
●レール、ランナー(オールステンレス)、ブラケット、キャップ、ジョイント他にも業界初、伸縮吊棒、クリップ付天井ブラケットも用意
rail_7-1
rail_7-2

8. 各種ブラケット さまざまな下地や設置場所、ご希望にお応えできる豊富なバリエーション
Sブラケット
天井Sブラケット
rail_5-1
rail_5-1
SG羽ブラケット
●SGレールを天井面にガッチリ固定。
●天井面との隙間をなくしぴったり設置が可能。
伸縮吊棒
天井面の突起などを回避
●障害物を避けたり凹凸のある天井面でもレールを吊下げることで水平を保ちます。
●長さ調節が可能。4種類の長さから選べます。
●クリップ付やステンレス製も用意しました。
rail_5-1
rail_5-1
クリップ付天井ブラケット
鋼材にレールを簡単取付!
●H鋼に溶接せずにレールを取付け、ビスを締めるだけ
●ドライバー一本で取付け、施工時間大幅短縮
●現場での溶接不要、メッキが施され見映え良好
●レールの取付位置、H鋼の厚さに対応する数種類を用意
●ステンレス製もラインアップ
rail_5-1
rail_5-1
D30パイプバンド付ブラケット
仮設テントに!PAT.製品
●仮設テントにレールが簡単取付、工具不要、蝶ナットを締めるだけ
●仮設テントでのテントの開閉が楽々可能
●暑いとき、寒いときの保冷、保温に最適
rail_5-1
rail_5-1
取付方法

①吊バンドを開きパイプを挟みます。
②蝶ナットをブラケットが回らないように しっかり締め固定します。
③レールをブラケット(ワンタッチ式)に 取付ます。

持出Sブラケット
●レールを壁面等から持ち出す際に使用。
●持出寸法は3種からお選びいただけます。(L=200mm、250mm、300mm)
rail_5-1
※ここに記載のもの以外にもございます。各商品ページをご参照ください。
9.手引用交叉ランナー 業界初!/PAT.製品
●手引きで使用できる交叉ランナー
●各所のベアリングが快適な走行を実現
●シートを前後左右に引っ張ってもスムーズに走行
●マグネットを装備可能、シートを閉じたまま走行の際、シートが開きません
rail_8-1
rail_8-2
10.隙間シートレール/PAT.製品
●レールとカーテンの隙間を無くし、防塵・防音・防虫効果をアップ
●保温性を高め、省エネ対策に効果発揮
●シートの取付は工具不要、簡単、スムーズ
rail_9-1
rail_9-2
